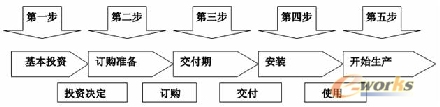

模塊

配置要求

名稱

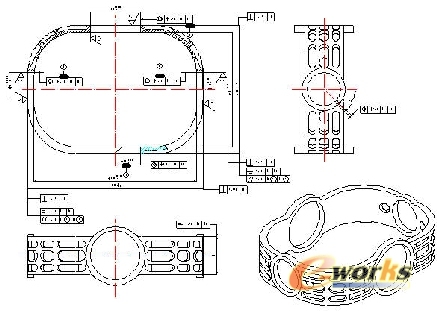

數控精密坐標鏜銑床，配備FANUC160i數控系統

機床結構

帶加強筋間隔的鑄鐵床身，確保優良的靜態和動態性能及強的剛性，結構形式采用動柱結構。

線性軸

X坐標軸水平導軌，行程大于800mm，定位精度小于3μ
Y坐標軸水平導軌，行程大于500mm，定位精度小于3μ
Z坐標軸水平導軌，行程大于500mm，定位精度小于3μ

導軌

導軌基準須刮研并安裝超精密級預緊的循環滾珠滑枕

滾珠絲杠

直徑大于50mm

進給

直線軸由交流電機和滾珠絲杠驅動
進給量大于20mm/min
進給力大于1100daN

位置檢測裝置

XYZ軸的行程及定位依靠Heidenhain高精度光柵尺控制，分辨率小于0.0001mm（0.1μ）

回轉軸要求

AC電機驅動，擺動式B軸，電主軸，擺動范圍0°～110°，液壓鎖定。旋轉和定位控制通過高精度編碼器。
定位精度：3″，平面0.004/φ300mm
分辨率：0.0001°
轉速12RPM.
轉矩：1200Nm
制動轉矩：2500Nm

旋轉工作臺C軸

交流電機和蝸桿驅動，通過高精度編碼器控制。
定位精度P＝3″
分辨率：0.0001°
制動轉矩：2500Nm
轉速22RPM

主軸要求

電機主軸帶HSK－A63錐孔，用變頻器驅動。
調速范圍50至8000RPM
功率15KW
在100％ED時，轉矩大于260Nm

刀庫

快換性盤式刀庫，24刀位，HSK－A63錐孔，*大刀具長度大于230mm

外圍設備

帶盤和冷卻泵的排屑裝置
傾斜式切屑運輸輪車
帶油量檢測并自動控制的中央潤滑
內置沖淋管
電器柜空調

數控系統

10.4“彩色液晶顯示屏
通過標準件盤手工輸入數據（MDI）
帶脈沖式手輪的操作面板
RS232串口
PCMCIA插口（儲存卡）
零件程序存儲器128Kb
報警信息顯示和歷史記錄
32刀具補償位
剛性滾絲
固定加工循環
螺旋插補
坐標系轉換
宏指令B
后臺編輯
