我們可以將五軸加工中心的防護大體上分為兩類分別是外防護及內防護。我們這里所要論述的是五軸加工中心的內防護，內防護所說的是在五軸加工中心的加工區域范圍內，給那些有可能會對操作工人產生傷害的零件或者是有可能會對產品精度產生影響的零件所安裝的可以進行安全防護的有效設施。內防護的作用主要有保持精度、防護安全、降噪隔聲、保護環境還有隔濕防潮。

　　

　　我們大家都知道，五軸加工中心在進行作業的時候，一些溫度很高的切屑會飛濺出來，會有砂輪甚至是刀具如果損壞會以很高的速度飛出此類危險的事情發生，這樣對于操作工人是非常危險的。操作工人的一些身體部位被夾入或卷入機床；由于操作場地?zé)o法及時被清理工人會滑倒；飛濺切屑燙傷和劃傷工人甚至是傷害眼睛；噪聲及冷卻液也會傷害到工人。

　　

　　所以說，五軸加工中心本身的設計要一切以人為本，五軸加工中心生產的整個過程由于摩擦產生熱量，也會使得機床的結構由于高溫發生變形，對加工精度會產生影響。五軸加工中心加工時會有冷卻液、高溫的飛屑都會產生這對機床內導軌的腐蝕和損害是非常大的，因此研究五軸加工中心內防護就變的很重要了。

　

　

　　

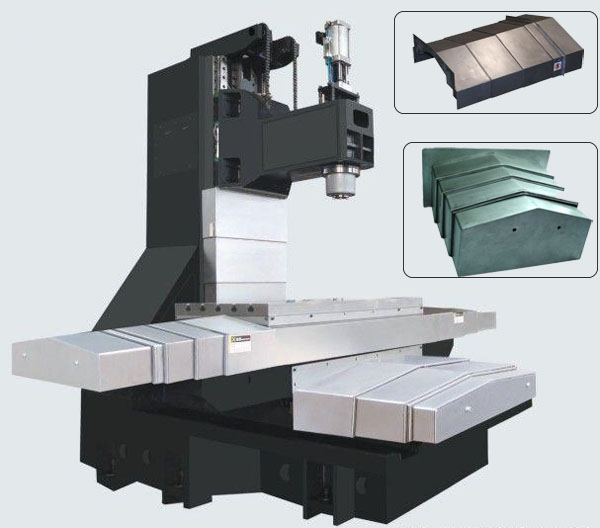

　　2.1導軌保護罩

　　

　　眾所周知，在五軸加工中心上面做直線運動的所有部件都是沿著自身的一些支撐件上的導軌來進行的，這個導軌的精度及精度會直接影響到五軸加工中心的一個加工精度。所有說，不僅僅是要對整個導軌精度有高的要求，對其摩擦特性、剛度是否良好也要有高的要求。所有我們得到這樣一個結論，在五軸加工中心中對導軌的防護尤其重要。導軌的防護方式非常多，使用*多的就是導軌保護罩。

　　

　　2.2隔離板

　　

　　通過文章開始的敘述我們知道對五軸加工中心進行一個全封閉的防護是非常必要的，于是隔離板就產生了，它將包括機床液壓站、本體、排屑裝置、電氣箱等所有的結構全都封閉在同一區域，同時在在機床的周圍建立獨立的區域，使加工區其它區域分開，這樣就可以使一些輔助設施不被傷害。隔離板設計所遵循的原則是區域給力，在材料上通常會選擇同外防護罩相同的材料。需要注意的是如果隔離板非常大，那么就有必要給隔離板進行加固，這樣可以有效的防止由于隔離板剛度不夠加工精度產生影響。

　　

　　2.3導管防護套和拖鏈

　　

　　目前來說五軸加工中心整個傳送系統的功能就是對在工作的過程中需要的很多東西進行傳送，來形成能量、物質、信息流，只有這樣機床的運行才能保持正常。五軸加工中心的整個傳輸送系統所依賴的是機床傳輸管線，所以說，對五軸加工中心的防護這個傳輸管線就顯得非常重要了。對于一個五軸加工中心來說它的傳輸管線的在數量和種類上來說是非常多的，所以，它是否安全和可靠同樣重要，同時對使用壽命也會有較高的要求。現在來說防護套和拖鏈的材料大多數使用的是塑料或者鋼制材料。

　　

　　

　　現在，五軸加工中心的發展較快，種類也很多但是不同類型的五軸加工中心對內防護的要求不同。

　　

　　3.1不同布局及類型的五軸加工中心內防護相應的不同要求，如果五軸加工中心的類型不同那么對防護的要求也是不同的。五軸加工中心對各個方面的不同防護都會有特定的一個要求。例如說在安全方面，五軸加工中心的結構布局決定了硬件的格局是一定所以這就要求要有特定的安全隔離裝置。機床的結構布局對防塵、防水上也有要求，對人身安全有可能會有傷害的必須要有安全防護。

　　

　　3.2五軸加工中心所加工的產品不同，例如做的是例如金屬陶瓷之類的工件加工，那么就會涉及到碎末等物質的回收。如果生產過程中涉及高速運動，例如機床上所加工的是盤類件這樣就要避免有飛盤飛出。所以說針對加工類型不同，防護也不同。除此之外我們還要注意對于環境的防護，例如噪音、粉塵等，這些不僅對整個環境會產生影響，調查顯示這些會對操作工人的心里也會產生很大的影想。所以說，在對五軸加工中心內防護的設計上，對環境防護方面必須要進行防護。

　　

　　五軸加工中心對于操作人員在操作方面的防護，這樣做不僅僅是考慮到安全因素，同時也是考慮操作人員在操作五軸加工中心過程中的方便性，這里所說的方面對五軸加工中心會有非常重要的影響，整個設計要以用戶的要求和方面性作為出發點，盡量去創造*多的方便。針對不同的五軸加工中心內防護要從實際的角度出發設計不同的防護。如果是高檔的五軸加工中心那么其保護的程度和范圍都相對較高，內容也會*多一些；反之如果是經濟型的五軸加工中心其防護程度和范圍相對高檔的也會小一些內容也會少一些。舉個例子來說明一下，對于一個臥式數控車床來說它就要求進行全一個全封閉的防護，在內容上也是多方面的包括有環境、安全等方面。而對于大型的龍門移動式五軸加工中心，這樣工作臺周圍就沒有必要裝一個全封閉的防護裝置，只要做一個重點的五軸加工中心功能防護就可以了，完全沒有必要做全封閉的了。

　　

　　

　　綜上所述，五軸加工中心已經發展成為了一個由多種技術組合成體系結構，除了需要滿足它加工、制造的功能意外還要對五軸加工中心的造型做到好并且有創意，使得機床具有*高的市場競爭力。五軸加工中心內防護裝置在安全方面具有決定行左右，因此，機床的設計人員要不斷提高防護裝置的技術水平*好地促進我們國家在工業制造業上跟上時代的發展。
