該機床為單立柱固定 , 工作臺移動結構。主要由床身、立柱、橫梁、橫向滑臺、工作臺、主軸、絲桿、潤滑系統、冷卻系統、數控操作面板以及電控系統等部件組成。

產品展示

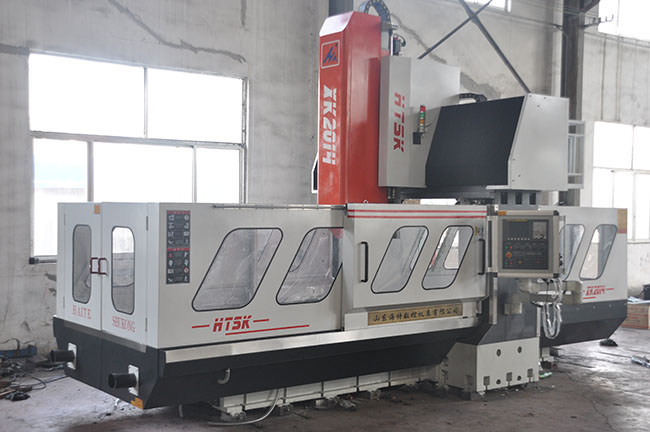

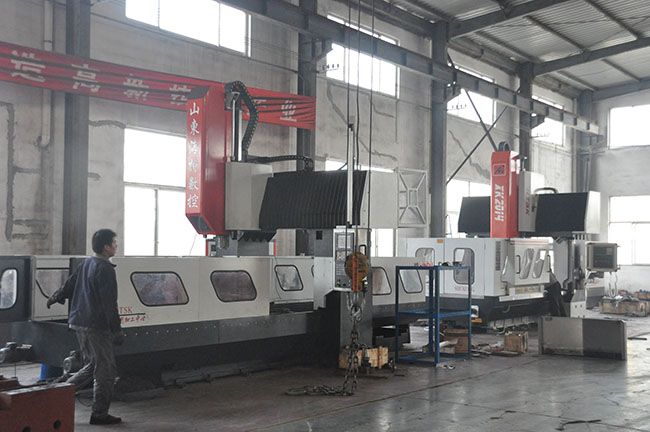

龍門加工中心

產品介紹

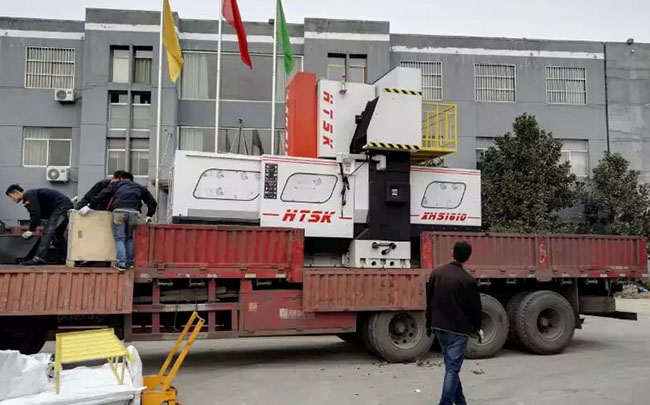

XHS1610小型龍門加工中心廠家

XHS1610小型龍門加工中心主要結構：

該機床為單立柱固定、工作臺移動結構，主要由床身、立柱、橫梁、橫向滑臺、工作臺、主軸、絲桿、潤滑系統、冷卻系統、數控操作面板以及電控系統等部件組成。

1.主要部件采用有限元分析進行優化，主要鑄鐵采用高強度鑄鐵金相組織穩定，經過時效、噴砂、回火等工藝確保機床長期使用精度的穩定性。

2.龍門式跨式結構，結構為三維變徑優化處理，減輕了機床強力切削時的震動、使機床剛性*好。橫梁采用梯形式設計，剛性強結構好適合強力切削。

3.高速高剛性主軸單元結合伺服主軸電機；X/Y/Z采用大扭矩伺服電機。

4.X/Y/Z采用臺灣高精度高強度滾珠絲杠配合日本NSK滾珠絲杠專用對子軸承與高精密進口鎖緊。

5.X/Y導軌采用線軌道設計采用臺灣上銀滾柱線軌，Z軸為硬軌，固定面采用超高頻淬火工藝處理經過精密磨削；滑動面采用高強度耐磨材塑帶鑲貼處理。

XHS1610小型龍門加工中心配置：

臺灣新代系統 臺灣絲杠

日本NSK軸承臺灣增壓缸臺灣鎖緊螺母等

選配系統部件

日本發那科系統

可根據客戶要求專業設計開發數控設備及加工中心

XHS1610小型龍門加工中心主要技術參數：

TRAVELS行程
X-axis travel X軸行程	mm	1600
Y-axis travel Y軸行程	mm	1200
Z-axis travel Z軸行程	mm	800
TABLE工作臺
Length長度	mm	1800
Width寬度	mm	800
Max Weight Table工作臺*大載重	kg	2000
T-SLOT T型槽
T-SLOT Width槽寬	mm	22
Number of T-Slots槽數		5
Center Distance槽距	mm	170
ACCURACY精度
Positioning定位精度	mm	300/±0.005
Repeatability重復定位精度	mm	300/±0.003
SPINDLE主軸
Taper Size錐度標準		BT50
Speed*高轉速	rpm	50-4000
Drive System主軸傳動系統		大扭力齒形帶可配齒輪減速器
Spindle Motor Power (cont./30min)主軸功率	kw	18.5
AXES軸
Ballscrew dia XYZ絲桿直徑XYZ	mm
Rapid feed rate快速移動	m/min	12/12/10
Drive System-X/Y/Z 3軸驅動系統		同軸直接驅動
GENERAL其他
主軸中心至Z軸導軌距離	mm	165
主軸端面至工作臺面距離	mm	150-950
龍門*大寬度	mm	1200
機床尺寸（長X寬X高）	mm	5200x2300x3600
Machine Weight機床凈重	kg	15000
